Картонажная машина A2-YCZ-120S с клеевой станцией
Задать вопрос

Картонажная машина предназначена для упаковки готовой продукции в пластиковой подложке в информационную обечайку, коробку или во вкладыш. Модель A2-CZ-120S оснащена электронными компонентами ведущих мировых производителей, конструктив машины позволяет обеспечить высокую скорость работы в автоматическом режиме.
Наличие в комплектации программируемого логического контролера с сенсорным экраном позволяет задавать параметры работы, изменять функции, а также контролировать работу линии в удобном для оператора формате. Для работы на высокой скорости очень важно, что оборудование оснащено сервомоторами.
Из магазина картонные заготовки за счет устройства барабанного типа с помощью вакуума захватываются, раскрываются и в раскрытом виде укладываются на специальный транспортер, изготовленный под размеры заготовок. Лотки с готовой продукцией, идущие по параллельному транспортеру с помощью толкателей попадают в раскрытые картонные коробки (заготовки). Далее с двух сторон происходит нанесение горячего клея на боковые клапана, за счет установленной на машине клеевой станцией NORDSON, с последующим закрытием клапанов и их фиксацией в выходных приводных ремнях для обеспечения качественной склейки.
Технические параметры машины
Наименование |
Значение |
Производительность |
80-100 упаковок/мин |
Размеры упаковки: Длина, мм Ширина, мм Высота, мм |
100-250 50-180 30-70 |
Плотность упаковочной бумаги, г/м3 |
50-60 |
Плотность упаковочного картона, г/м3 |
250-350 |
Вакуумная установка |
0,3-0,5 Мра (с вакуумным генератором) |
Направление упаковки |
горизонтальное |
Требования к окружающей среде |
Влажность ≤98%, температура 0℃~40℃ |
Потребление воздуха, л/мин |
5-8 |
Напряжение |
380В, 50Гц, 1,5 KW |
Вес оборудования, кг |
1200 |
Габариты машины (ДхШхВ), мм |
4500 х 1400 х 1800 |
Технические особенности:
- программируемый логический контролер и сенсорный экран
- эргонономичная конструкция для получения максимальной скорости
- функция отбраковки в случае отсутствия одной заготовки и остановки в случае отсутствия нескольких заготовок
- многофункциональный контроль аварийности в режиме реального времени
- функция автоматического складывания заготовок (диапазон настройки от 1 до 4 загибов)
- визуальное отображение в случае аварийной остановки
- функция оповещения в случае окончания картонных заготовок
- функция остановки машины в случае перегрузки линии на выходе из машины
- модульная конструкция позволяет использовать различную упаковочную номенклатуру без изменения конструктива

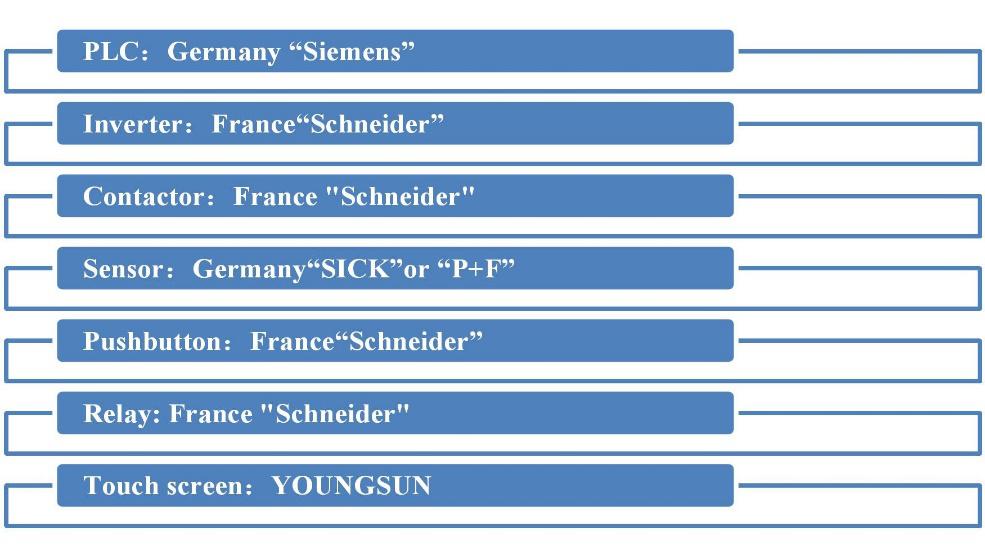

- импортные электро и пневмокомплектующие ведущих мировых брэндов:
