Этикетировочная система А2 с роликовым приводным конвейером для цилиндрических продуктов

Этикетировочная система предназначена для автоматического нанесения круговой самоклеящейся этикетки из рулона (подложки) на цилиндрическую часть изделий, имеющих цилиндрическую форму.

Система выполнена в виде станины, на которой смонтированы:

- специальный роликовый транспортер из нержавеющей стали для подачи продукта;

- узел нанесения этикетки (аппликатор модели А2-L120/200-DYNAMIC)

- прикатывающее устройство для обкатки этикетки на продукте.

В процессе работы этикетировочной системы оператор укладывает продукт (колбасу) на транспортер подачи. Дальнейшее перемещение изделия и нанесение этикетки осуществляется автоматически. Настройка системы на нужный диаметр продукта производится вращением рукоятки группы регулировки аппликатора и прикатывающего устройства. Скорость подачи продукта регулируется потенциометром инвертора в пульте управления системы.

Для нанесения переменной информации на этикетку этикетировочная система может быть оснащена каплеструйным принтером (опция).

Основные технические характеристики системы:

Регулируемая скорость до 40 м/мин

Ширина этикетки: 8 мм – 200 мм

Внутренний диаметр рулона 75 мм;

Ширина продукта: до 500 мм

Минимальное расстояние между этикетками на подложке: 2мм.

Максимальная точность подачи и остановки этикетки на пилере составляет ±1мм

Напряжение 220V - 50 Hz. Мощность 0,6кВт

Аппликатор соответствуют европейским нормам и правилам промышленной безопасности (сертификация СЕ). Класс защиты IP50.

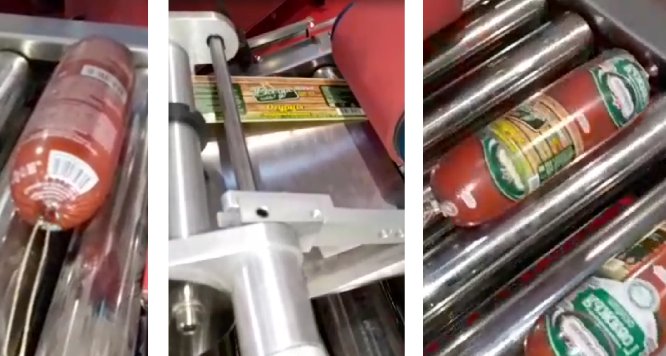

Рис 1 до нанесения Рис 2 этикетка Рис 3 этикетированный продукт
